气动风门闭锁装置有半自动和全自动两种形式
作者： 矿用风门来源： 互联网

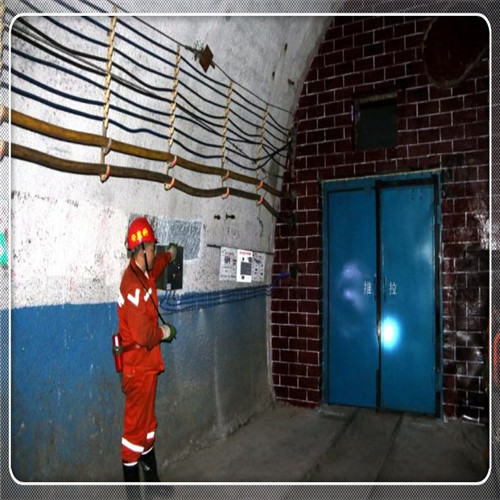

气动风门闭锁装置适应于单扇或双扇、行人、行车或人车共用风门等设施全自动控制，可控制两道或三道风门，本装置能在不改变现有风门设施结构的情况下安装使用。设备安装后，风门能满足反风要求，在矿井停电情况下，可靠人力开闭风门，安装方便，便于维护，动作灵活，安全可靠。
气动风门闭锁装置有气动、液压、半自动和全自动多种形式。
1、风门驱动形式具有气动气缸执行和液压液压杆执行，气缸驱动采用井下供风为动力，液压驱动采用专门的液压站提供动力。
2、半自动控制装置即手控法风门自动开闭形式为：风门两侧分别安装手动换向阀控制气缸（液压缸）动作，气缸（液压缸）与风门连接，当有人或矿车需要通过风门时，手动控制转动换向阀是点风门自动开闭
3、全自动风门控制装置由本公司提供的风门自动控制装置、传感装置、气缸、电磁换向阀等实现风门全自动控制。

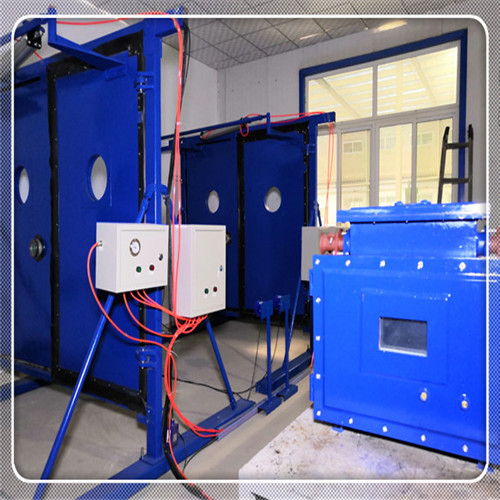

气动风门闭锁装置：
（1）功能:用于煤矿井下风门的自动化控制，当过人或过车时，风门实现自动打开，自动关闭，两门间相互闭锁，同时有声光语音报*功能，提示风门未关等各种实时情况。
（2）当过人或过车时A门自动开启，B门关闭；人或车通过A门后，A门自动关闭，B门自动开启，同时伴有声光报*提示。
（3）装置使用红外(对射)传感器，探测范围：≥6m（报警：语音报**级强度：大于等于80｛dB(A)｝
（4）报警：黑暗处光信号可见距离≥20m
（5）功能：当输入信号为高电平≥5V时，控制箱的输出为低电平（0~5）V，当输入信号为低电平≤1V时，控制箱的输出为高电平（24±0.5）V。
（6）：两装置之间能实现电气互锁，防止两个风门被同时被打开。
（7）按钮控制:设置两个开关按钮，手动控制风门的开闭状态，A按钮控制A门的开闭状态，B按钮控置B门的开闭状态。
机械闭锁虽然适应于广大矿井，不需要任何的动力输入，好用，但是随着矿井的改进。“自动化”字样无时不刻的触动着我们的眼帘，因为人工越来越贵的情况下，自动化代替人类是一个必然趋势。就像矿用风门闭锁，自动化控制装置始终会占领高地，成为矿井的主流产品。
