绳式无压风门,钢丝绳手动无压风门特点

作者: 矿用风门来源: 互联网
钢丝绳手动无压风门特点就是手动轻松原则能轻松地打开、自动关闭。
无压是指作用在风门上的压力通过某种手段使其平衡,启动风门力的大小与该处风压的大小和方向无关,只与启动风门的总阻力有关。

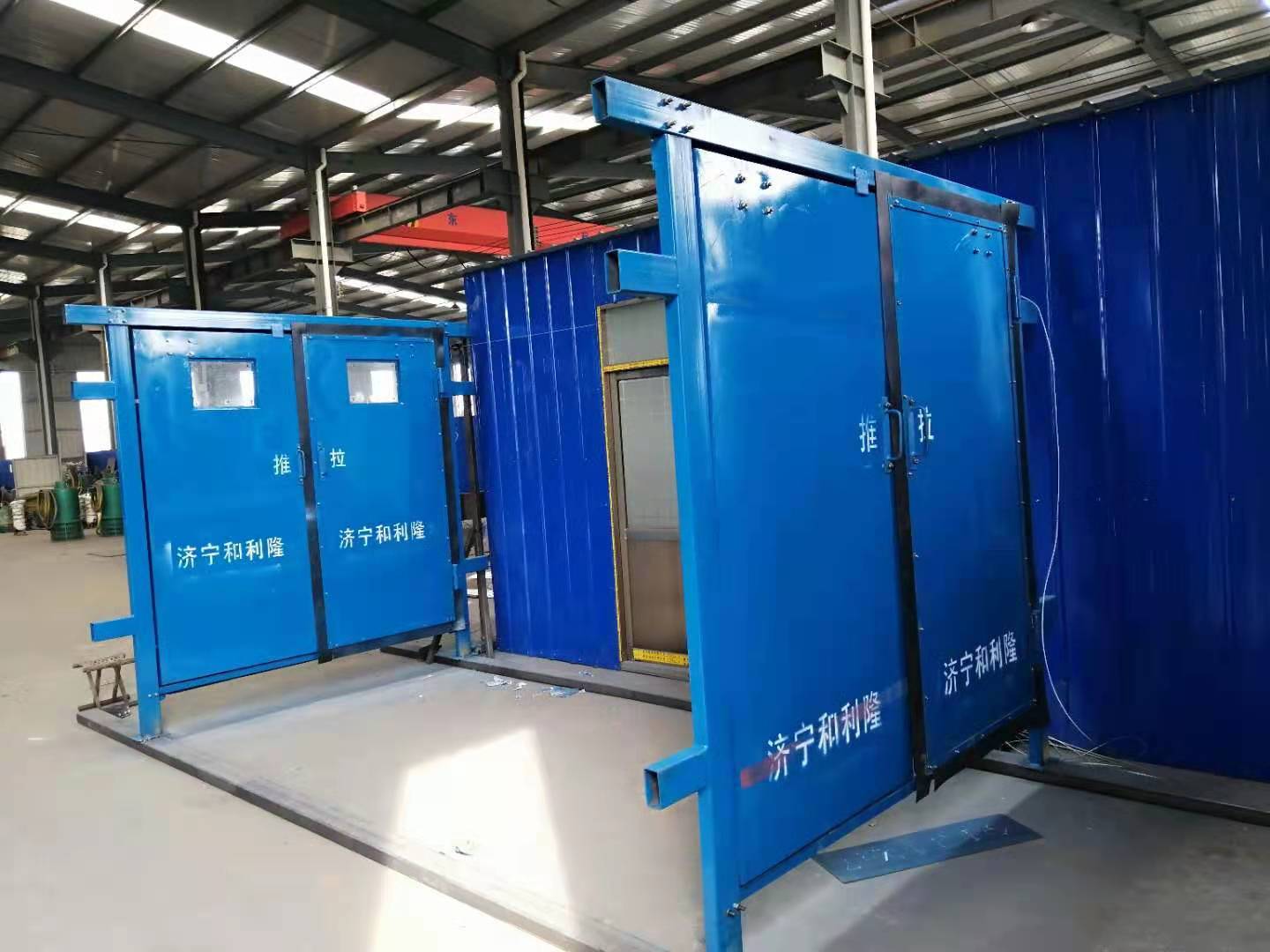

绳式无压风门
绳式无压风门结构
绳式无压风门把风门设计成两扇,每扇门都可以向两个方向任意开启,门扇与水平方向垂直,用牵引钢丝绳连接。钢丝绳穿过风门布置在巷道的顶板,在两扇风门的轴上装上复位装置,以实现无压风门的自动关闭
复位装置可采用地弹簧、重锤和三角形弹簧可以看到风门每侧都有一个用钢丝绳围成的梯形,旨在保证(不论巷道内的风向如何)风门正常工作。在不需要反风的情况下,可将顺风侧的钢丝绳去掉。自动无压风门在停电或故障时可自动转换为手动无压风门。

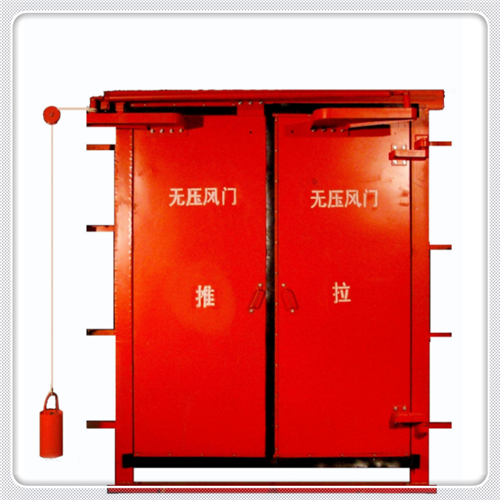

绳式无压风门
绳式无压风门工作原理
手动无压风门RPG-BI(RPG代表绳式无压风门,B代表手动,1代表设计序
当有人员通过时,对门1施加推力Q,注顺风压方向开启。这时通过钢丝绳围成的梯形与门1相连接好的门2受拉力,并随着门的开启而开启。人员或车辆通过后,由于复位装置的作用,风门自动关闭。
由于风门布置的对称性,从反方向通过时也是如此。
