手动风门

手动无压风门之SD双叶无压风门

作者: 矿用风门来源: 互联网
手动无压风门中的SD代表手动的意思,就算手动的字母第一个缩写,双叶代表一道有两扇门扇组成结合起来就是手动双叶无压风门,下面给大家介绍下手动无压风门的制作。
SD手动无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构(支撑大小臂可调拉杆)以及导向滑轮、钢丝绳、风门联控配重等部分组成。门框选用10#槽钢和乙45 *5角钢制作,门框立柱与横梁之间用3条螺栓连接;门扇边框及中间衬筋均用差50* 5角钢对焊成方钢两表面断焊b3mm的钢板;合页的转轴部分焊接在门框上合面的轴套焊接在门扇侧面,抬起门扇垂直将合页套穿人门框的合页轴即可完成装配;上下两合页之间门框与门扇的缝隙用巾48的钢管填充(挡风钢管);门框、门扇两面的边缘部分均有密封压板。两门扇支撑大臂和小臂分别用螺栓固定在左右门扇的上方,两支撑臂之间用可调拉杆联接。每套风门分为两道门,间隔在20m左右;每道风门均为双扇结构,两扇风门异向开启,通过连杆机构和支撑臂实现联动,改变连杆长度可以调整风门的严密度。

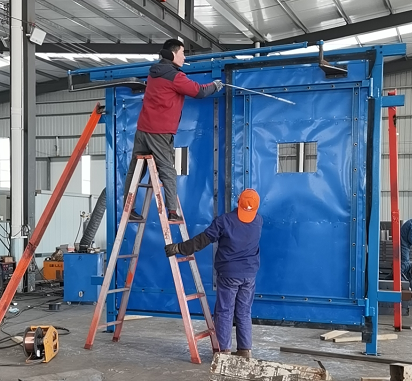

SD双叶无压风门
