对开式无压风门知识,对开式无压风门图纸
作者： 矿用风门来源： 互联网
对开式无压风门采用钢丝绳配合独立吊桶自重回复风门的方式进行闭锁，实现风门自动关闭，限制两道风门同时打开的功能

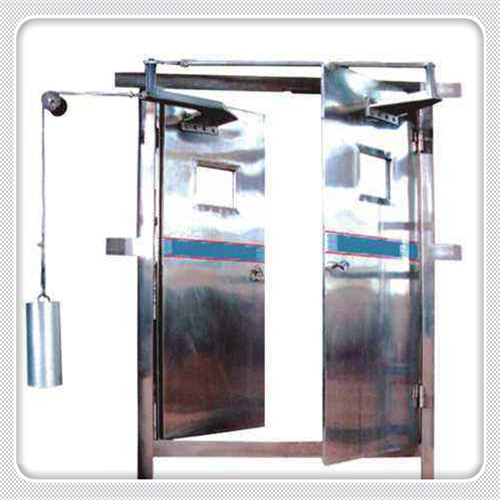

对开式无压风门的结构：包括左风门和右风门，左风门和右风门上分别安装有水平的左支架和右支架，左支架和右支架分别和左风门和右风门平行设置且间隔一定距离，左支架和右支架上分别固定有左下销轴座和右下销轴座，左销轴和右销轴的下端分别插入到左下销轴座和右下销轴座的销轴孔内，左销轴和右销轴的上端分别插入到左上销轴座和右上销轴座的销轴孔内，右上销轴座和连杆的首端连接，左上销轴座和连杆的尾端连接，左下销轴座和左上销轴座位于左风门的左侧。使用时，员工拉左风门或推右风门，另一风门在连杆的作用下被推开，只需要一个人便可将风门打开。
对开风门，左风门的左端设置有滑轮，滑轮上缠绕有钢丝绳，钢丝绳的一端连接有配重，另一端和左销轴的中端连接。在销轴上通过滑轮系有配重，可根据风量大小，自行调节配重的重量，保证行人通过后风门可完全关闭。
对开风门，左风门和右风门由钢体结构焊接制作而成。
对开式无压风门特点：全部由钢体结构焊接制作而成，循环使用率为100%，可节省大量的木制风门的加工和维修费用；方便了工人的出行，节约了大量的人力成本。通过两个配重件的自重实现两道风门的独立闭锁，通过限位块确保当一道风门轻微开启时就能实现另一道风门完全闭锁，避免了两道风门的同时开启，且与两道风门对应连接的钢丝绳始终处于张紧状态，杜绝了风流短路，保证行人安全，减少了漏风量，且该装置安装简便，不改变现有设施状况，具有极高的现场应用价值及经济价值。
