手动风门

手动无压风门图纸|手动无压风门参数

作者: 矿用风门来源: 互联网
煤矿井下为了保证有一个稳定可靠的通风系统,一直是该矿通风管理的重要内容,而通风系统的稳定与风门的质量和完好情况息息相关,针对目前井下普遍采用的单扇木制风门存在压力大、开启难、易损坏、维护费用高等诸多缺陷,该矿通风技术人员与河北煤炭科学研究院合作,对现有的风门进行了改造,采用手动无压风门(以下简称无压风门),取得了良好的效果。

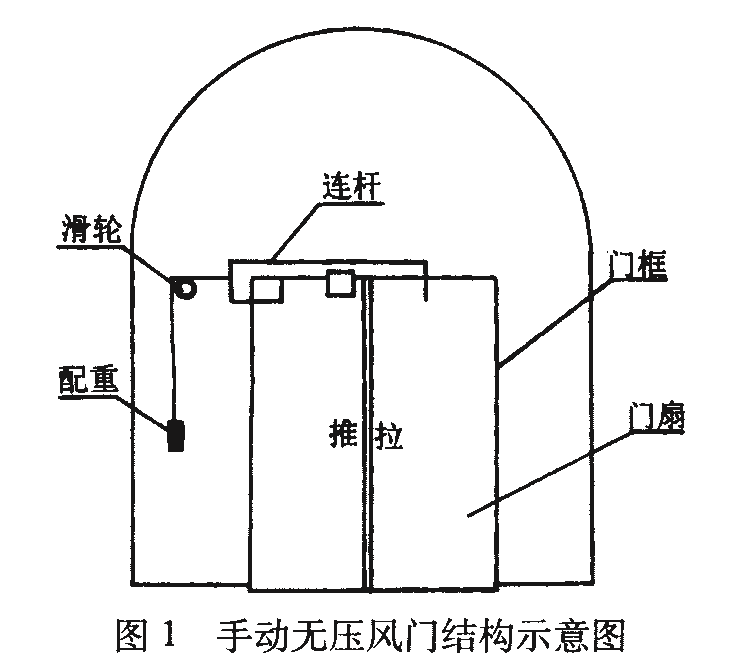

手动无压风门图纸
手动无压风门采用压力平衡原理,每道风门为双扇钢制门框,异向同步开闭,运用联杆平衡机构,把作用在风门上的压力通过联杆平衡机构转化为一种内力,并得到平衡,保证了风门打开时省力、方便灵活。另外,在门框横梁上的风门开启方向的异侧焊接挡板,确保风流反向时,风门不被吹开。同时,通过配重块产生的牵引力实现风门自动关闭。

手动无压风门组成
门体主要由门框、门扇、平衡机构、防止反风挡板及配重等组成。门框采用钢制焊接,门扇采用钢制品材料,与联杆连接,调节配重,风门能可靠关闭
手动无压风门特点:
(1)开启力小,开启力与风门前后压差关系较小;
(2)双向隔风,漏风量小,配置反向风门挡板,不需再设反向风门;
(3)关闭平稳,安全可靠;
(4)防腐、防潮、阻燃、强度大、不易变形;
(5)风门开启角度"90°"。

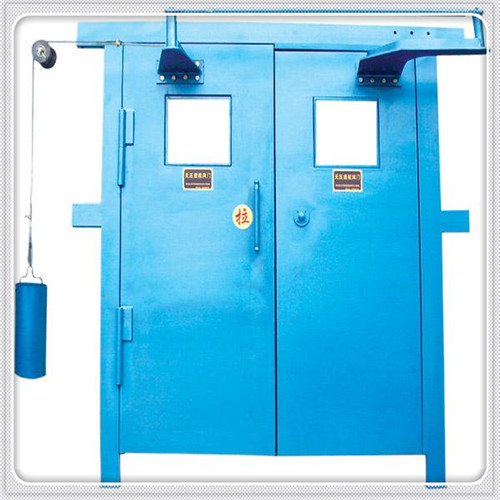

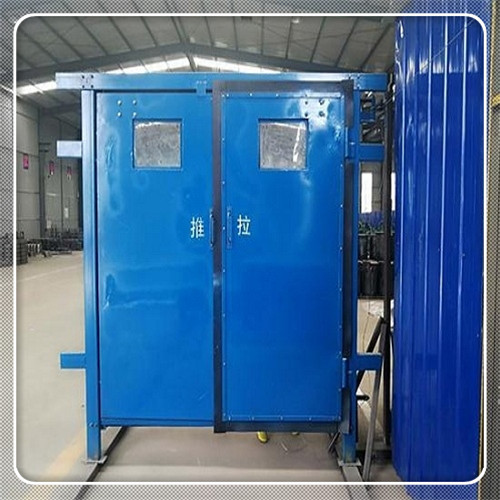

手动无压风门图片
手动无压风门
手动无压风门
